碳纖維復合材料是由碳纖維和其它基體材料通過復合工藝制成的，有著高比強度、高比模量以及高減震性，性能優越，使用在多個領域。它是一種各向異性材料，在成型設計的時候特別要注意鋪層的設計。這篇文章小編就來講一下碳纖維復合材料層壓板的設計原則。

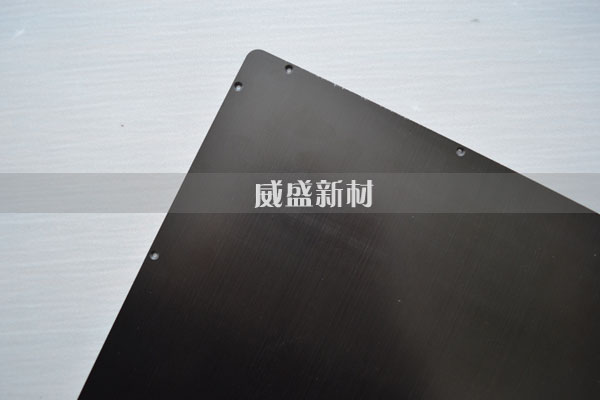

（圖示：碳纖維醫療板）


　　1、鋪層定向原則：鋪層角的種類應盡量減少，在實際應用中，0°、±45°和90°四種鋪層角度應用最多。


　　2、按載荷選擇鋪層取向原則：纖維方向盡量與外載荷的方向一致。


　　3、均衡對稱鋪設原則：碳纖維復合材料具有藕變現象，如果結構為非對稱均衡鋪設，固化后會產生耦合變形，而對稱鋪設不會產生耦合變形。


　　4、鋪層最小比例原則：為了防止基體受力，減少濕熱應力，對于方向為0°、±45°和90°的鋪層，比例一般都要大于10%。


　　5、變厚設計原則：為了避免厚度突變引起的應力集中，變厚鋪層設計時鋪層數應按照臺階數逐漸變化。各層臺階差要相等且寬度不小于2.5mm。結構表層采用連續鋪層避免臺階處分層破壞。


　　6、沖擊載荷處設計原則：在碳纖維板容易受沖擊的部件，要有足夠的45°鋪層來擴散載荷，足夠的0°鋪層來承受局部沖擊載荷。


　　碳纖維復合材料層壓板用途廣泛，可用于無人機部件、醫療CT板、機械零部件等。上圖為無錫威盛新材料科技有限公司為國內一家知名醫療器械商訂制的一款醫療板，紋路清晰整齊，表面光潔，無雜質、白點、劃痕、凹坑、針孔，厚度公差上要保持在±0.05mm以內，X射線的透過率高達96％。推薦閱讀：碳纖維板的鋪層設計
